Après 14 ans de développement, Compton Gamma-Ray Observatory est placé en orbite par la navette spatiale Atlantis (mission STS-37) le 5 avril 1991. Pour allonger la durée de vie de Gamma-Ray Observatory, la navette spatiale se hisse de manière exceptionnelle jusqu'à l'altitude de travail de l'observatoire spatial (450 km avec une inclinaison orbitale de 28,5°). L'observatoire est largué le troisième jour de la mission mais deux astronautes doivent effectuer une sortie extravéhiculaire pour débloquer l'antenne grand gain qui refuse de se déployer1. Après son lancement l'observatoire spatial est baptisé Compton Gamma Ray Observatory en l'honneur de Arthur Compton, prix Nobel de physique pour ses travaux sur les rayons gamma. La mission doit durer deux ans avec une extension possible de 1 an. Les instruments fonctionnent finalement durant 9 ans.
Dès son lancement la NASA décide que le satellite effectue en fin de vie une rentrée atmosphérique contrôlée pour éviter tout risque car, compte tenu de sa taille (16 tonnes), certains morceaux du satellite risquent d'arriver jusqu'au sol. En décembre 1999, l'un des trois gyroscopes du satellite tombe en panne et les ingénieurs de la NASA décident de déclencher la rentrée atmosphérique sans attendre une nouvelle défaillance. Fin mai, les moteurs de Compton Gamma-Ray Observatory sont mis à feu à quatre reprises pour abaisser son orbite jusqu'à une altitude de 148 km. Le satellite effectue une rentrée contrôlée dans l'atmosphère le 4 juin 2000 et ses débris plongent dans l'océan Pacifique à environ 4 000 km au sud-est d'Hawaï
Les objectifs de la mission sont définis en se basant sur les recommandations du Comité d'astronomie et d'astrophysique spatiale de l'Académie nationale des sciences américaine3 :
Le Compton Gamma-Ray Observatory emporte quatre instruments qui couvrent pour la première fois l'ensemble du spectre électromagnétique à haute énergie (de 20 keV à 30 GeV), soit plus de 6 ordres de grandeurs en fréquence, longueur d'onde ou énergie. Les instruments sont décrits ci-dessous par ordre croissant d'énergie.BATSE
BATSE (Burst and Transient Source Experiment), observe le rayonnement gamma de faible énergie (20 keV-1 MeV) et de courte durée, les sursauts gamma. L'instrument est composé de 8 détecteurs à scintillation, chacun disposé à un coin du satellite (lui-même ayant la forme approximative d'un parallélépipède). Cette configuration permet au satellite de scruter en permanence l'ensemble du ciel visible (hors obstruction de la Terre). Le champ de vue des détecteurs se recouvre ce qui permet à un sursaut gamma d'être visible simultanément par 4 détecteurs. L'incidence jouant sur l'intensité du signal, cette disposition permet de déterminer la position de la source avec une précision de 3° pour les sursauts gamma les plus intenses. Chaque détecteur utilise deux scintillateurs à base de cristaux d'iodure de sodium pour convertir les rayons gamma le frappant en lumière visible. Un tube photomultiplicateur permet d'analyser la lumière produite. La direction d'arrivée des rayons gamma est déterminée par la comparaison des temps d'arrivée des rayons gamma sur les différents détecteurs (d'où l'intérêt de les éloigner au maximum en les positionnant dans les coins du satellite).Chacun des détecteurs comprend deux scintillateurs. Le LAD (Large Area Detector) de grande taille (B sur le schéma) est une plaque de 51 cm de diamètre pour 1,3 cm d'épaisseur. Il est optimisé pour la détection des événements brefs et de faible intensité avec une emphase mise sur sa sensibilité et la mesure de la direction d'arrivée. Trois photomultiplicateurs (C sur le schéma) amplifient le rayonnement lumineux généré. Un scintillateur en plastique placé devant le LAD (A sur le schéma) est utilisé comme système anti-coïncidences pour éliminer le bruit de fond généré par les particules chargées.Le SD (Spectroscopy Detector) est optimisé pour les événements faisant intervenir un plus grand nombre de photons, afin de permettre d'effectuer des mesures spectroscopiques. De petite taille (D sur le schéma), il permet de mesure un spectre énergétique plus large avec une meilleure résolution. Pour détecter un sursaut gamma logiciel embarqué analyse le nombre de photons produit par chacun des 8 détecteurs à différentes échelles de temps (64 ms, 256 ms et 1 024 ms) et le compare au bruit de fond.
OSSE (Oriented Scintillation Spectrometer Experiment), développé par le Naval Research Laboratory détecte les rayons gamma dont l'énergie est comprise entre 100 keV et 10 MeV. Il comprend quatre détecteurs phoswich (sandwich de scintillateurs NaI(Ti))et CsI(Na)). L'orientation individuelle de chaque détecteur peut être modifiée sur un plan. Cette fonction est utilisée d'une part pour mesurer le bruit de fond (celui-ci est évalué en dépointant l'instrument de son objectif durant 2 minutes) d'autre part pour maintenir l'instrument pointé vers une cible donnée malgré le changement d'orientation induit par le mouvement du satellite sur son orbite. Le détecteur d'un diamètre de 33 cm est constitué par un cristal NaI(Ti) de 10,2 cm d'épaisseur couplé sur le plan optique avec un cristal CsI(Na) de 7,6 cm d'épaisseur. Les photons générés sont amplifiés par sept tubes photomultiplicateurs de 8,9 cm de diamètre qui atteignent une résolution spectrale de 8 % à 0,661 MeV. Un collimateur en alliage de tungstène limite le champ de vue à une fenêtre rectangulaire de 3,8 x 11,4° sur l'ensemble du spectre énergétique. L'ouverture de chaque détecteur phoswich est recouverte par un détecteur de particules chargées (CPD), constitué d'une scintillateur en plastique de 55,8 cm de large et 6 mm d'épaisseur associé à 4 tubes photomultiplicateurs de 5,1 cm de diamètre qui permet de rejeter les détections dues à au bruit de fond. Le collimateur et le détecteur phoswich sont encapsulés dans une enceinte annulaire constitué par un scintillateur réalisé à partir d'un cristal NaI(Ti) épais de 8,5 cm et long de 34,9 cm qui contribue également au bouclier anti-coïncidences.
COMPTEL (Imaging Compton Telescope), développé par l'Institut Max-Planck observe le rayonnement gamma émis avec une énergie comprise entre 1-30 MeV. Il peut déterminer l'angle d'arrivée à un degré près et l'énergie des photons de haute énergie à 5 % près. Ses détecteurs permettent de reconstituer une image gamma d'une portion du ciel. COMPTEL comprend deux réseaux de détecteurs écartés de 1,5 mètre qui sont frappés successivement par les rayons gamma. Le réseau de détecteurs supérieur est constitué par un scintillateur liquide et le détecteur inférieur par des cristaux de iodure de sodium.
EGRET (Energetic Gamma Ray Experiment Telescope), mesure les sources gamma aux plus hautes énergies (20 MeV à 10 GeV) en localisant la source avec une précision d'une fraction de degré et en évaluant l'énergie à 15 % près. EGRET résulte d'une collaboration du centre de vols spatiaux Goddard, de l'Institut Max-Planck et de l'université Stanford. Le détecteur de particules est une chambre à étincelles qui détecte la production d'une paire électron-positon lorsque le rayon gamma traverse le gaz qui la remplit. Un calorimètre utilisant un scintillateur NaI(Ti) placé sous la chambre permet de déterminer l'énergie du rayon avec une bonne précision. L'instrument est enfermé dans un dôme anti-coïncidences qui permet de rejeter les particules chargées issues du bruit de fond. La provenance du rayon gamma est déterminée par deux couches de 16 scintillateurs temps de vol. Une deuxième chambre à étincelles située entre les deux couches de scintillateurs permet de suivre la trajectoire de l'électron et fournit des informations complémentaires notamment sur l'énergie de la particule. L'énergie du rayon gamma est déterminée en grande partie par un scintillateur de forme carrée (76 x 76 cm) constitué par des cristaux NaI(Ti) et situé sous les scintillateurs temps de vol
Schéma de l'instrument BATSE : A Détecteur de particules ionisées, B Grand scintillateur, C Tubes photomultiplicateurs, D Petit scintillateur.
Schéma instrument COMPTEL : A Dôme anti-coïncidence - B Scintillateurs liquides D1 (7) - C Chambres d'expansion - D Photomultiplicateurs des systèmes anti-coïncidence - E Plaque en sandwich - F Scintillateurs cristaux NaI D2 (14).

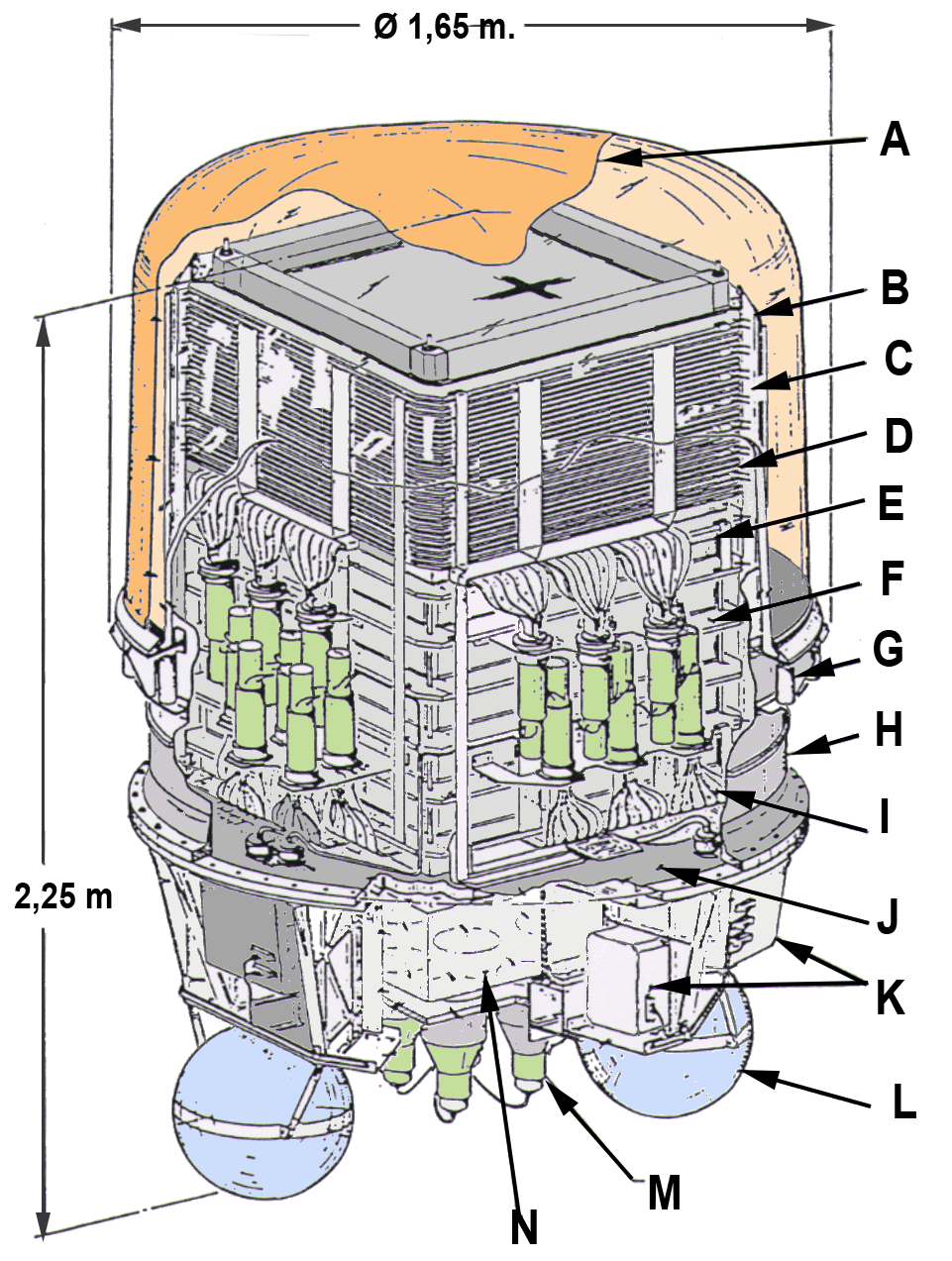

Schéma de l'instrument EGRET : A Bouclier léger - B Électronique scellée de manière hermétique - C Dôme du scintillateur anti-coïncidences - D Chambre à étincelles supérieure - E Fibres optiques et tubes photomultiplicateurs du scintillateur supérieur - F Chambre à étincelles inférieure - G Tubes photomultiplicateurs anti-coïncidences - H Enceinte pressurisée - I Chambre à étincelles inférieure - J Cloison inférieure - K Boîtiers de l'électronique - L Système d'alimentation en gaz - M Tubes photomultiplicateurs NaI - N Scintillateurs NaI.
Schéma de l'instrument OSSE : A Détecteurs (4), B Grand scintillateur, C Moteurs d'orientation, D Contrôle des particules chargées, E Axe de rotation, F Structure, H Carte interface avec le satellite - I Cube alignement optique, J Électronique centrale, K Protection thermique, L Électronique des moteurs d'orientation, 1 Détecteur particules chargées, 2 Support détecteur (2), 3 Bouclier annulaire NaI (4), 4 et 5 Détecteur phoswich (NaI, CsI), 6 Dôme bouclier magnétique, 7 Tubes photomultiplicateurs phoswich, 8 Tubes photomultiplicateurs du bouclier annulaire, 9 Bouclier magnétique, 10 Tubes photomultiplicateurs du détecteur de particules chargées, 11 HVPS, 12 LVPS, 13 Cavité remplie de Cobalt60, 14 Collimateur.
Carte des sursauts gamma détectés par BATSE : leur répartition uniforme permettent d'exclure que leur source soit confinée à notre galaxie (Voie lactée) située sur l'équateur de la carte.
Émissions gamma de plus de 100 MeV mesurées par Egret. La ligne brillante correspond à la Voie lactée.
Le rayonnement gamma du Soleil imagé par COMPTEL.
